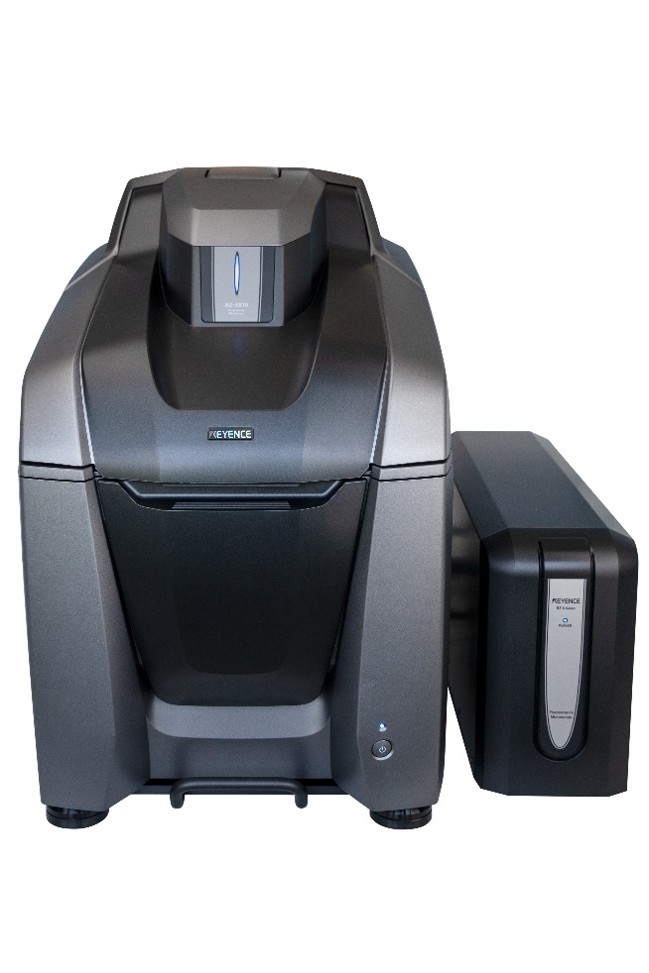

Das Fluoreszenz Mikroskope der Keyence BZ-X800 Serie, bestehend aus Controller BZ-800 L und Fluoreszenz Mikroskop BZ810, ist ein invertiertes Fluoreszenz-Phasenkontrast-Mikroskop, bei dem der Objekttisch vollständig in eine Dunkelkammer integriert ist.

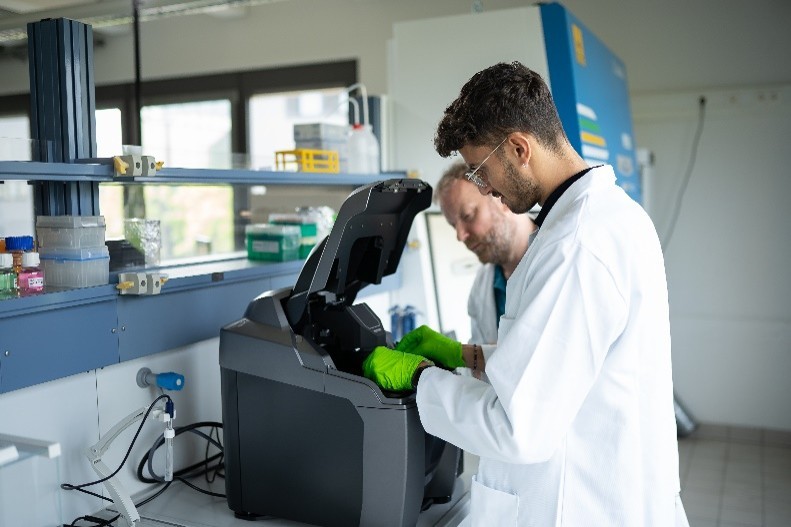

Das Mikroskop wird zur Evaluation der vorhandenen Zellkulturen verwendet. Durch die vollmotorisierte Steuerung können alle Vorgänge über die Software gesteuert werden. Durch eine benutzerunabhängige Bildgebung wird eine sehr hohe Reproduzierbarkeit gewährleistet. Zudem ist eine Peltier-gekühlte CCD-Kamera für hochauflösende Aufnahmen integriert. Diese Kamera wird auf 25°C unterhalb der Umgebungstemperatur gekühlt, um eine hochempfindliche Bildgebung mit geringem Rauschen zu erzielen.

Die Anwendungsmöglichkeiten bzw. verschieden Betrachtungsmodi sind folgende:

• Durchlicht-/Hellfeld- Mikroskopie
• Fluoreszenzmikroskopie (Breitfeld/Sectioning)
• Phasenkontrast (PhL, Ph1, Ph2)
• Schräglichtbeleuchtung

Eine Fluoreszenz lässt sich durch die aktuell eingebauten Filter (Fluor TxRed, Fluor GFP und Fluor DAPI) darstellen. Zudem wurden auch passende Objektive (Plan Fluorite 4x und Plan Flourite 20x) eingebaut.

Das Fluoreszenzmikroskop lässt sich zudem optimal auf die Forschungsbegebenheiten durch Zusatzmodule (Betrachtungs- und Aufnahmemodule) anpassen. Eine halb-automatisierte bzw. systematische Analytik von einer Vielzahl an Proben ist möglich.

Mikroskop Modell BZ-X810

• Grundoptik: Invertiertes Fluoreszenz-Phasenkontrast-Mikroskop
• Objektive: Stufenlos einstellbare Modellreihe BZ Optik. Aktuell eingebaute Objektive: 1)Plan Fluorite 4x/ 0.13 PhL; WD 16,50 mm 2)Plan Fluorite 20x/ 0.45 PH1; WD 8.8-7,5 mm
• Betrachtungsmodi: Hellfeld, Fluoreszenz (Breitfeld/Sectioning), Phasenkontrast (PhL, Ph1, Ph2), Schräglichtbeleuchtung

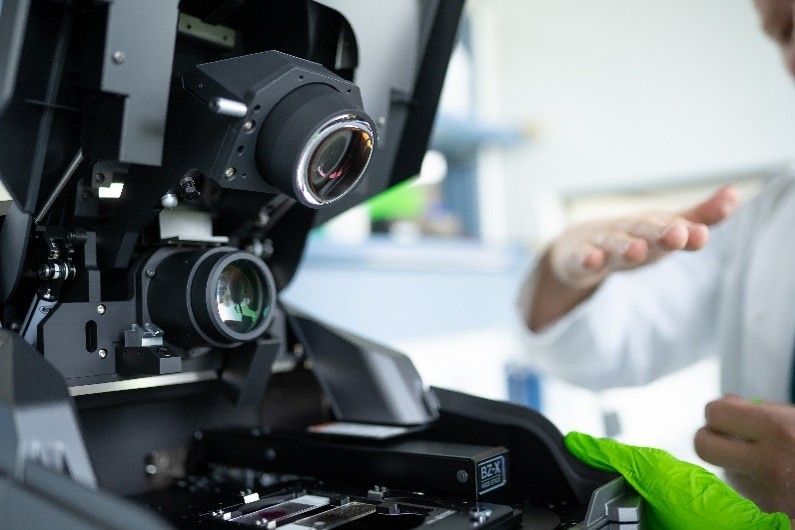

• Objektumschaltung: elektrischer Revolver mit sechs Anschlüssen
• Bildgebende Optik: Bildgebendes Festobjektiv, elektronisch gesteuerter Mechanismus für Einschub/Entfernung des Flüssigkristallfilters
• Motorbetriebender XY-Objekttisch: 114x80 mm Hub, min. 1 µm Pitch
• Motorbetriebender Z-Objekttisch: 8-mm-Hub, min. 0,1 µm Pitch
• Elektrischer Filterwechsler: Es können bis zu vier Filter montiert werden.
• Automatische Positionserkennung und automatische Anregungsabschaltung beim Filterwechsel.

Aktuell eingebaute Filter: 1)CH1: Fluor TxRed 2)CH2: Fluor GFP 3)CH3: Fluor DAPI 4)CH4 BF/Phase

• Auflicht-Fluoreszenzmikroskopie: Optisches Sectioning-System
• Fluoreszenz-Dimmermechanismus: elektronische Dimmerfilter (0,3%, 5%, 10%, 20%, 40%, 100%)
• Durchlichtbeleuchtungsoptik: Arbeitsabstand: 45 mm, Aufklappmechanismus (automatische Lampenabschaltung)
• Durchlichtbeleuchtung: Elektronische Hellfeldöffnung (0%, 20%, 40%, 60%, 80%, 100%)/ Phasenkontrastschlitz (PhL, Ph1, Ph2)
• Lichtquelle für Durchlichtbeleuchtung: 3,7 W LED
• Lichtquelle für Auflicht-Fluoreszenzbeleuchtung: 40 W LED

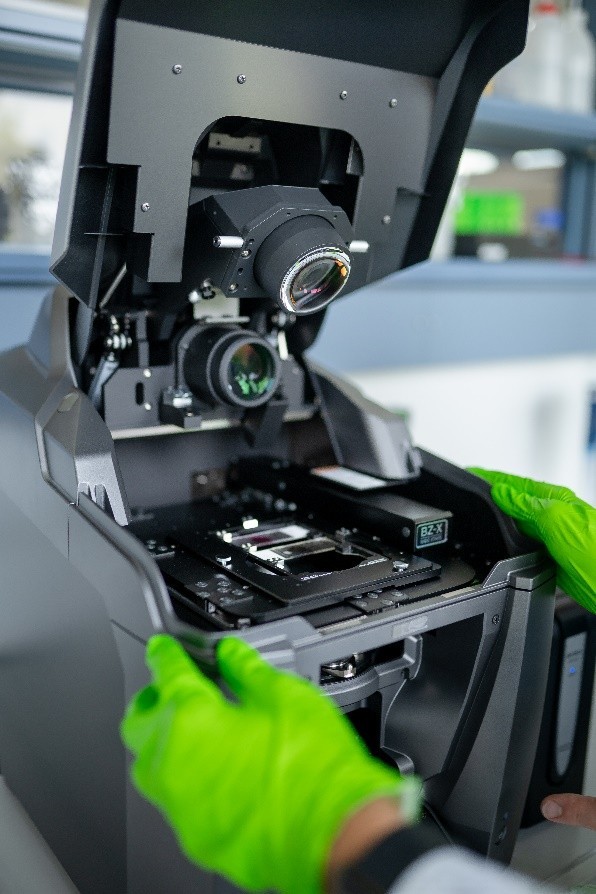

• Probenbehälter: der Objekttisch ist vollständig in einer integrierten Dunkelkammer untergebracht

Kameraeinheit:

• Bildempfangselement: 2/3 Zoll, 2.83 Millionen Pixel Monochrom -CCD-Element (gefärbt mit LC-Filter)
• CCD-Kühlmechanismus: Peltier-Kühlung 5°C (Herabsetzungbetrag: 25 °C) Ausgangssignal, Abstufung: 14 Bit/8 Bit monochrom, 8 Bit R/G/B
• Bildfrequenz: 15 fps für Monochrom-Aufzeichnungen (bis zu 95 fps mit Binning), 8,5 fps für Farbaufzeichnungen
• Binning: Hardware-Binning (2x2, 3x3, 4x4, 8x8, 12x12)
• Pixelanzahl im aufgezeichneten Bild: 4080x3060 max. (12,5 Megapixel, hochwertige Interpolation)
• Videoaufnahme: 8 Bit monochrom: 15 fps bei bei 1280x960; Mit Binning: 29 fps für 960x720, 40 fps für 640x480, 50 fps für 480x360, 75 fps für 240x180, 100 fps für 160x120; Farbe: 8,5 fps bei 1280x960
• Elektrische Verschlussblende: Auto; 1/7500 bis 60 S (77 Schritte)
• Verstärkung: 0 dB, +6 dB, +12 dB, +18 dB, +24 dB
• Weiß- und Schwarzabgleich: Push-Set, manuell

Steuergerät:

• Kompatibles Betriebssystem: Windows ® 10 Po 64 Bit
• PC-Schnittstelle: USB 2.0
• Umgebungstemperatur: +15 bis 35 °C
• Relative Luftfeuchtigkeit: 35 bis 80% RL (keine Kondensation)
• Abmessung: Haupteinheit: 517 (H) x 340 (B) x496 mm (L);Steuergerät: 227,5 (H) x 125 (B) x 408 mm (L)
• Gewicht: Haupteinheit: ca. 33 kg, Steuergerät: ca. 4,8 kg
• Spannungsversorgung: 100 bis 240 V AC ±10%, 50/60 Hz
• Leistungsaufnahme: 200 VA oder weniger
• Überspannungskategorie: II
• Verschmutzungsgrad: 2
