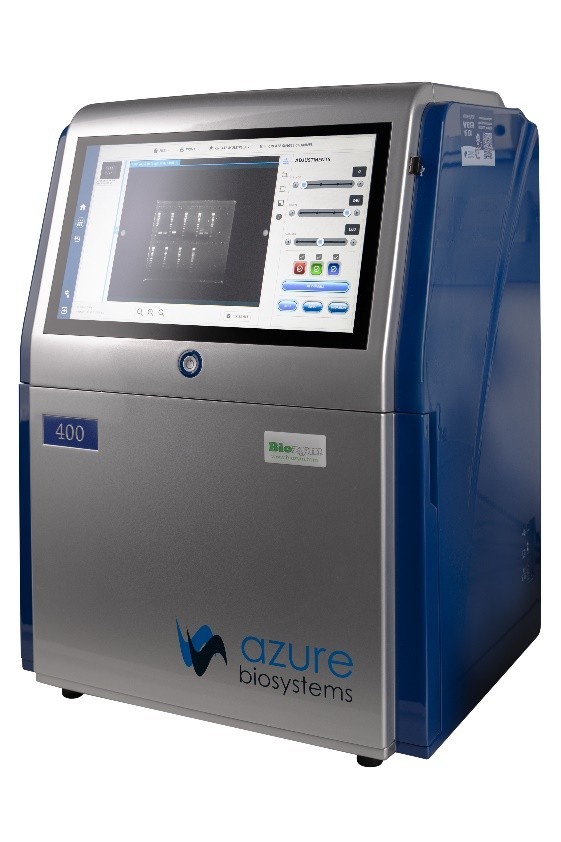

Mit dem Azure 400 Imaging System ist eine hochauflösende Detektion von Proben in Gelen, auf Membranen, von Filmen, Objektträgern oder Arrays möglich. Die Geldokumentation wird mit UV und Blaulicht durchgeführt. Aufnahmen von DNA, Proteine, kolorimetrischen oder photometrische Daten sind möglich.

Genauere Anwendungsmöglichkeiten sind:

• RGB Fluoreszenz Western Blot Multiplex Imaging
• Hochsensitives Chemilumineszenz Imaging
• Weißlichtanwendungen/ Kolorimetrische Messungen
• UV Geldokumentation/ Blaulicht Geldokumentation

Durch die Drei-Kanal-RGB (rot 628nm, grün 524nm, blau 472nm) LED Anregung ist eine optimale quantitative Detektion von Proteinen und Nukleinsäuren möglich. Weitere Vorteile sind die schnelle, einfache hochsensitive Chemilumineszenz – Detektion, Generierung quantitative Daten im Bereich von > 4 Zehnerpotenzen und die Kamera mit hoher QE und großer Well-Kapazität.

Allgemein:

• Bildauflösung: 9.1M Pixel
• Epi-Beleuchtungen: Blaues LED, RGB LED
• Trans-Illumination: 302nm/ 365nm
• Maximales Sichtfeld: 20,5 cm x 16,5 cm
• Bildausgabe: 16-BIT TIFF, 8-BIT TIFF, JPEG, BMP
• Arbeitsumgebung: Umgebungstemperatur/-Luftfeuchtigkeit: 0-30 °C/ 85 %
• Leistungsbedarf: 100 – 240 VAC, 4A
• Abmessungen (B x T x H): 41 cm x 56 cm x 33 cm
• Gewicht: 20.3 kg
• Eingebaute Module: Trans White, True Color, Blue Fluoreszenz, UV-Fluoreszenz, Chemilumineszenz, RGB Fluoreszenz

Wesentliche Bestandteile:

• Gehäuse – Das Gehäuse ist eine lichtdichte Bildstation. Sei enthält die Kamera und das Objektiv, Lichtquellen, Filterrad, einen integrierten Touchscreen- Computer, Ethernet- und USB Anschlüsse zur Datenerfassung und externen Computersteuerung

• Kamera – Hochauflösende Kamera, die im System vorinstalliert ist.

• UV-Transilluminator – Der UV-Illuminator bietet 302nm und 365nm Transillumination. Dieser ist auf einem ausziehbaren Tablett montiert.

• EPI-LEDs – Mit dem LED-Modul können Bilder mit Blaulichtanregung und Echtfarbbilder aufgenommen werden.

• EPI RGB-LEDs – LED-Beleuchtung mit hoher Intensität (Verbaut in Azur 400 und 600).

• Filterrad – automatisiertes Filterrad mi 7 Positionen. Es umfasst den Standard Orange-Filter für die meisten UV-Fluoreszenzanwendungen sowie zusätzliche Rot-, Grün-, Blau und/oder IR-Filter für Mehrkanalsysteme.

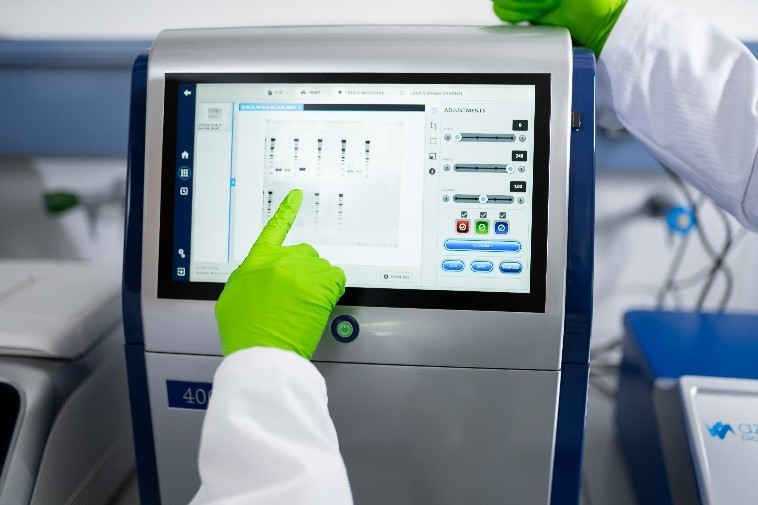

• Integrierter Computer – Der Touchscreen-PC ist vollständig in die Systemsteuerung und Bilderfassung integriert.

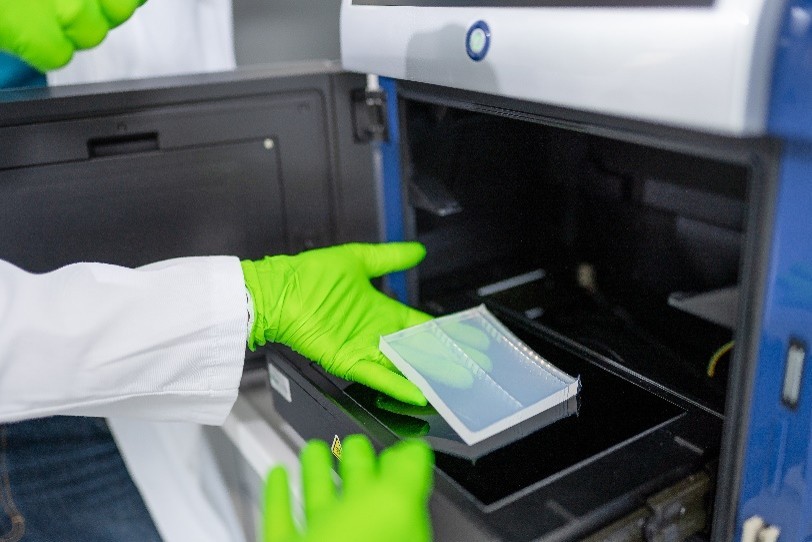

• Black Tray – Das Black Tray (auch Blot Tray genannt) befindet sich in der Vordertür und ist für die Abbildung aller Blots erforderlich.

• Trans White Table – kann mit dem Kabel hinter dem UV-Transiluminator an das System angeschlossen werden. Dieser Tisch wird auf den UV-Transiluminator gestellt und bietet eine gleichmäßige Lichtquelle, die für die Abbildung von kolorimetrischen Gelen, Silberfärbegelen, Zellkulturplatten und anderen, transparenten, kolorimetrischen Proben.

• USB-Anschlüsse – Es sind 2 USB-Anschlüsse zur Datenübertragung vorhanden. Zudem kann durch einen USB-A-zu-B-Port ein externer Computer angeschlossen werden.
