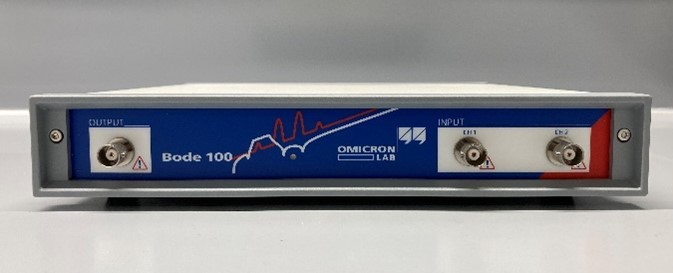

OMICRON LAB Bode100 (Vektor-Netzwerkanalysator)

Anwendungsmöglichkeiten

Vektor-Netzwerkanalysator-Funktion für Messungen z.B.:

  • S-Parameter im 50Ohm-System u.a. Eingangsreflexion, Vorwärtstransmission, Verstärkung & Dämpfung von Eingangssignalen
  • Reflexionskoeffizient, Rückflussdämpfung
  • Einfügedämpfung von Filtern
  • Gruppenlaufzeiten
  • Übertragungseigenschaften von Verstärkern

Gain/Phase-Meter-Funktion für Messungen z.B.:

  • Übertragungsfunktion von elektronischen Schaltungen
  • Stabilität von Strom-Versorgungen und -Regelkreisen (wie z.B. von DC/DC Wandlern)

Impedanz-Analysator für Messungen z.B.:

  • Elektromagnetische Bauteile z.B. Transformatoren, Drosseln
  • Kondensatoren inkl. deren parasitäre Eigenschaften
  • Ultraschall- und piezoelektrische Komponenten oder Systeme
  • Schaltungen mit sehr hoher Güte wie Quarzfilter und Oszillatoren
  • Ein- und Ausgangsimpedanz elektronischer Schaltkreise
Technische Daten
  • DIN Netzanschluss (100..240 V / 47..63Hz)
  • DC Versorgung (9…24V / <10W)
  • Datenübertragung per USB Typ B
  • Software für PC enthalten
  • Frequenzbereich 1 Hz - 40 MHz
  • Signalpegel -30 dBm .. +13 dBm (7mV bis 1V RMS an 50 Ohm)
  • Anschlüsse der Komponenten BNC
  • Inkl Kalibrierstecker (Short, Leerlauf, BNC 50Ohm, BNC T-Stück)
  • Messprotokolle exportierbar in allen gängigen Formaten (CSV, PDF, etc.)
Labor
61 Leistungselektronik
Standort

TC Plattling / Forschungszentrum Moderne Mobilität, R.202
