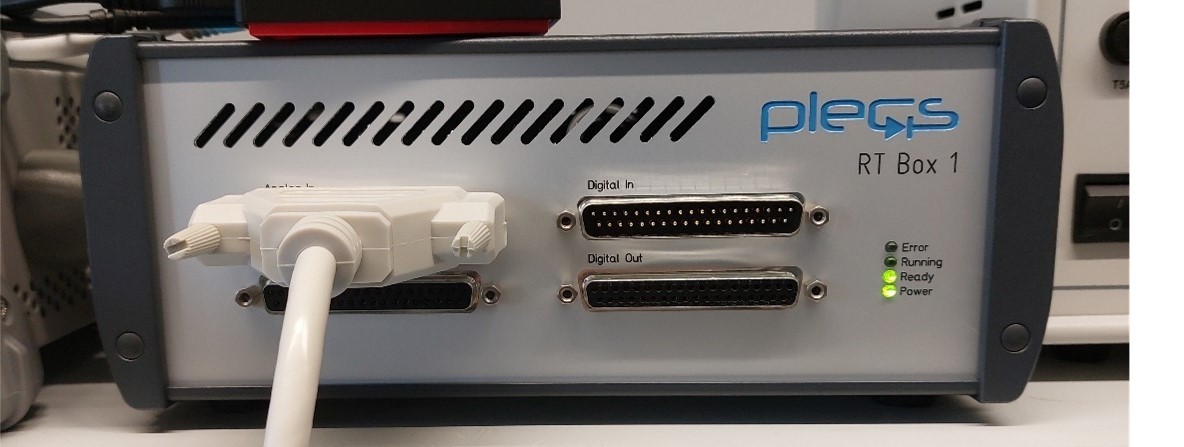

Die RT Box ist ein Echtzeitsimulator, der für Anwendungen in der Leistungselektronik entwickelt wurde. Mit seinen zahlreichen analogen und digitalen Ein- und Ausgängen und seiner in ein FPGA eingebetteten CPU-Kernen handelt es sich um einen vielseitig einsetzbaren Digitalrechner, der sich sowohl für Hardware-in-the-Loop (HIL) Simulationen als auch zum schnellen Aufbau von Regeleinrichtungen eignet.

• Testen von Schaltungen
• Regler können ohne Leistungsanteil getestet werden
• Simulation von digitalen Eingangssignalen
• PWM- Signale abtasten und verarbeiten

• Analoge Eingangskanäle 16
• Auflösung 16 bit, simultane Abtastung
• Spannungsbereiche -10 ... 10 V / -5 ... 5 V
• Eingangs-Messung: Differentiell
• Max. Abtastrate 2 Msps
• Eingangsimpedanz 1 MΩ, 24 pF
• Steckverbinder D-SUB 37 Pin männlich
• Analoge Ausgangskanäle 16
• Auflösung 16 bit, simultanes Update
• Max. Update-Rate 2 Msps
• Ausgangsimpedanz 0 Ω
• Max. Ausgangsstrom 10 mA
• Steckverbinder D-SUB 37 Pin weiblich
• Digitale Eingangskanäle 32
• Spannungspegel 3.3 V (5 V-tolerant)
• Digitale Ausgangskanäle 32
• Spannungspegel 3.3 V / 5 V
• Überspannung -24 ... 24 V
