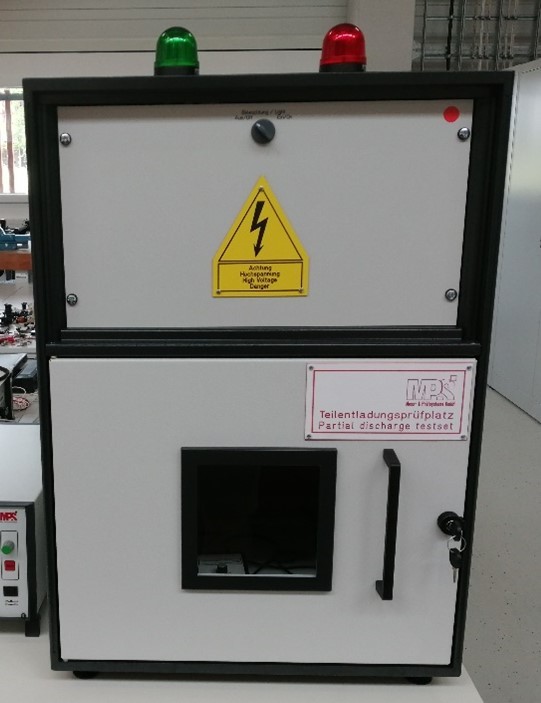

MPS Mess- & Prüfsysteme TPP / Teilentladungsprüfplatz 10kV

Anwendungsmöglichkeiten
  • Isolations- und Teilentladungsprüfungen unterschiedlichster Betriebsmittel bis zu 10 kV (inkl. Strommessung)
  • Feststellen von Isolationsschwächen und/oder qualitativ mangelhaft gefertigter Bauteile, z.B. Hohlräume, Risse, Einschlüssen in festen Dielektrika, Blasen in flüssigen Dielektrika, usw.
  • Vermessen von z.B. Induktivitäten, Motoren, Transformatoren, Leistungshalbleiter, Optokoppler, Kondensatoren, dielektrische Prüfung von Leiterplatten, Kabeln usw.
  • Erfassen der Teilentladungsmenge sowie der Ein- und Aussetzspannung, bei welcher die Teilentladung auftritt bzw. abbricht
  • Garantie der Betriebssicherheit eines Betriebsmittels bei Entwicklung, Herstellung und ggf. während der gesamten Betriebsdauer
Technische Daten
  • DIN Netzanschluss (230V / 50/60Hz)
  • Ausgangsspannung für Hochspannungsquelle 10kV (einstellbar in 40V Schritten)
  • Leistung 500 VA im Dauerbetrieb
  • TE-Messbereich 2,5 bis 25000 pC
  • Messen des Prüflingsstromes

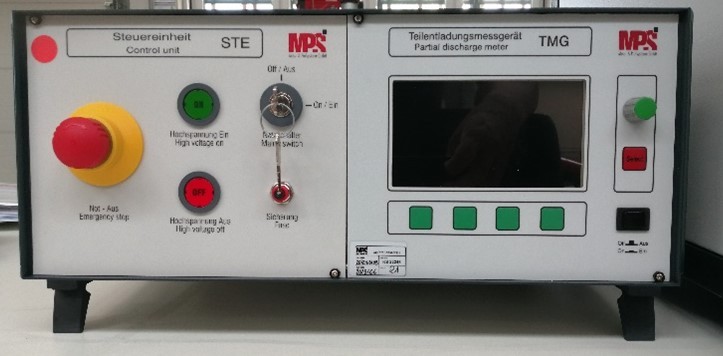

  • PC mit Steuer-, Mess- sowie Protokolliersoftware
  • Teilentladungsanalysemodul sowie graphische Teilentladungs- und Spannungskurvendarstellung
  • Sicherheitseinrichtungen/Überstromabschaltung
  • Abgeschirmter Prüfplatz (gegen externe Störungen)
  • Einstellbare Mittenfrequenz (0,1 – 2,5 MHz)
  • Einstellbare Geschwindigkeiten für Spannungssteigerung und -absenkung
  • Spannungs- und TE Grenzwerte einstellbar für „Gut/Schlecht-Prüfung“
  • Einstellbare Prüfzeit, Messfrequenz und Korrekturfaktoren
  • Softwaremodule für 2D/3D Grafiken für „Teilentladungswolken“ vorhanden
  • RS232 und USB Schnittstelle
