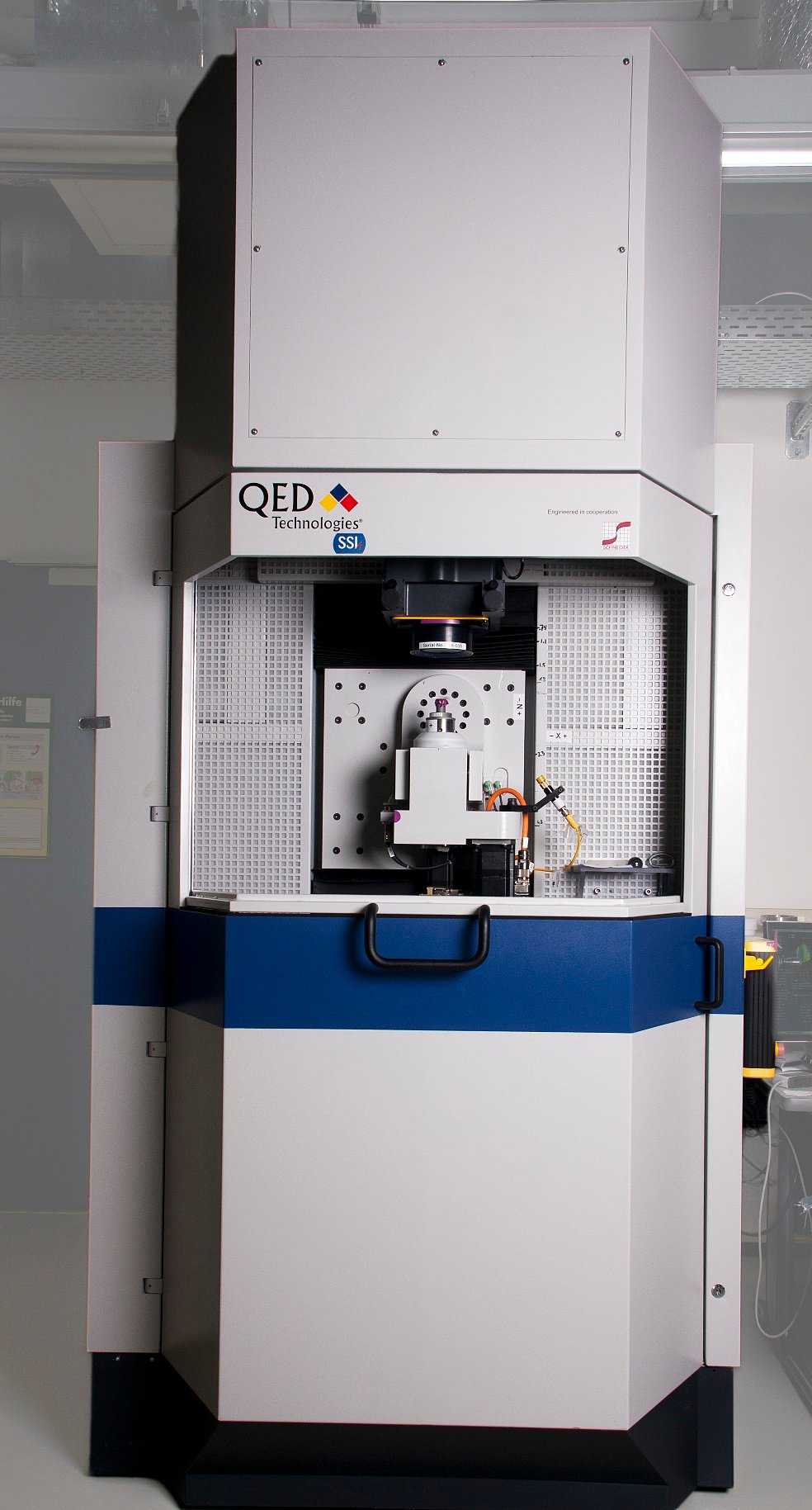

QED Technologies SSI-A/VeriFire AT

Technische Daten
  • Aufbau: vertikal
  • Zoombereich: 1-fach bis 6-fach
  • Kameraauflösung: 1K x 1K
  • Kamera Frame Rate: 43 Hz
  • Wellenlänge: 632,8 nm
  • Laser-Typ: Helium-Neon, Klasse II
  • Kollimator-Öffnung: 6 Zoll (152 mm)
  • Vakuum: 0 bis 40 KPa
  • Ausgabe Dateiformat: .DAT; .XYZ; .ASC; .CVG; .SDF
  • Arbeitsbereich:
    • X-Achse: ± 95 mm
    • Y-Achse: ± 4 mm
    • Z-Achse: 950 mm
    • A-Achse: 360°
    • B-Achse: ± 55°/ -5°
    • C-Achse: 3° total
  • Verfügbare Objekte: f 0.75; f 1.1; f 1.5; f 3.3; f 4.8; f 7.2; f 11; f 25; f 25 div.
  • Werkstückgewicht: max. 7,35 kg mit Werkstückhalterung
