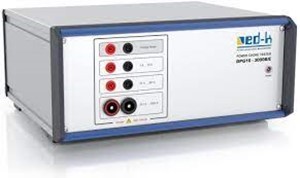

ed-k Leistungsinduktivitätsmessgerät/ DPG10-1000B / Power Choke Tester

Anwendungsmöglichkeiten

Vermessen von sämtlichen induktiven Leistungsbauteilen:

  • Speicherdrosseln für Schaltnetzteile, DC/DC Wandler, usw.
  • Filterdrosseln für USV, Wechselrichter, usw.
  • Netzdrosseln für PFC etc.
  • Entstördrosseln und stromkompensierte Drosseln
  • Spulen von Elektromagneten, Ventilantrieben, etc.
  • Übertrager für Sperrwandler
  • Transformatoren, Motoren
Technische Daten
  • DIN Netzanschluss (207…253 V AC, 50/60Hz)
  • Impulsenergie 1150 Joule
  • Impulsstrombereiche 10, 100, 1000 A
  • Ausgangsspannung 10…400 V
  • Impulsdauer 3µs…70ms
  • Messung von differentieller Induktivität, Amplitudeninduktivität, verketteter Fluss, magnetischer Koenergie, DC-Widerstand (mOhm-Bereich)
  • Softwaretechnische Berechnung der Flussdichte
  • Optisch ansprechende Aufbereitung der Messergebnisse per Software in tabellarischer oder grafischer Form
  • Messprotokoll als pdf, xml oder csv exportierbar
  • Für alle Kernmaterialien geeignet
Labor
Leistungselektronik Plattling
Standort

R.202
