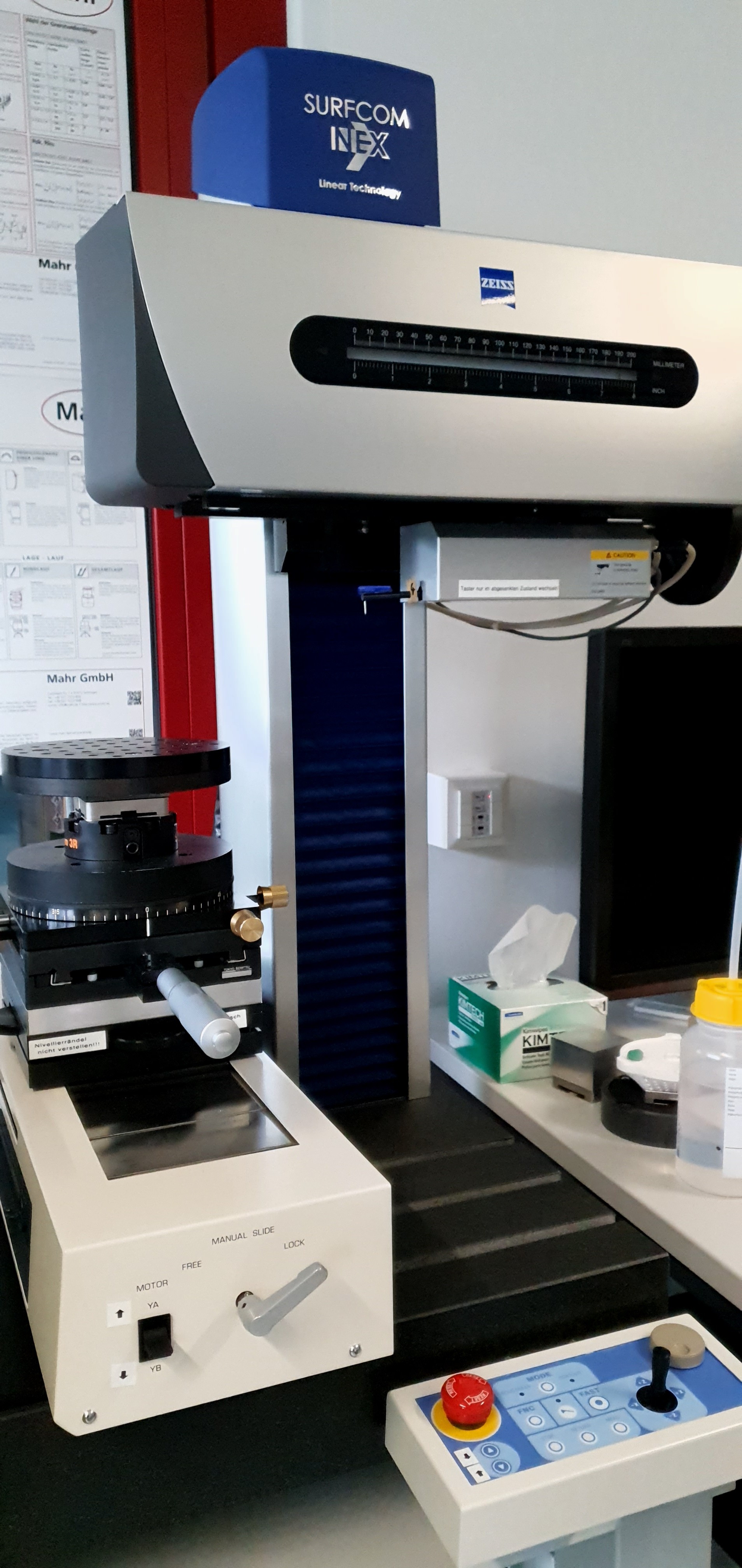

Zeiss IMT, Oberkochen Surfcom Nex 100

Anwendungsmöglichkeiten
  • Messplatz zur Erfassung von 2 / 3 dimensionalen Bauteilkonturen
  • Taktile Erfassung der Oberflächenbeschaffenheit (Rauheit)
Technische Daten
  • Arbeitsbereich 200 x200x300 mm (XYZ)
  • 2D Konturvermessung
  • 2D Rauheitsmessung
  • 3D Rauheitsmessung
  • 2D / 3D Analyse gegen Zeichnung / CAD Modell
  • 2D Profilauswertung für Asphären
  • Rauheit / Kernrauheit / Welligkeit gem. aller gängigen Industriestandards (DIN/ISO/JiS/Motif)
  • Nullpunktspannsystem 3R Macro
Labor
Labor Mikrobearbeitung / Fertigungstechnik
Standort

E07

Ansprechpartner
Bilder
